Kurzbeschreibung des Programms zur Berechnung der Gaubenbacken"
(Starten Sie hier eine ausführliche Darstellung in einer Präsentation.)

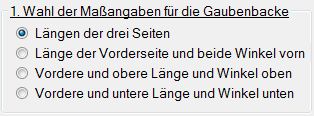

Art der Maßeingabe
Auswahl für die Art, wie die Maße vor Ort ermittelt werden.
  • Länge der drei Seiten,
  • vordere Länge und zwei Winkel,
  • vordere und obere Länge und der Winkel oben,
  • vordere und untere Länge und der Winkel unten.
  • Maßengaben


    Maße-Eingabe
    Die Maße der Gaube, die - je nach der Wahl der Maßeingabe - einzugeben sind werden in den weißen Feldern eingegeben; die Maße in den grauen Feldern werden vom Programm berechnet.

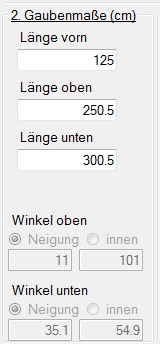

    Das linkes Bild ist die Maßeingabe für die Länge der drei Seiten der Gaube.

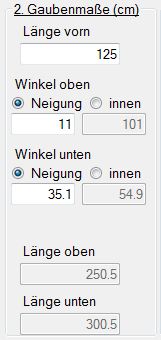

    Rechts die Darstellung für die Eingabe der vorderen Höhe der Gaube sowie der Dachneigung der Schleppgaube und der des Hauptdachs (unten).


    Gaubenmaße drei Seiten Gaubenmaße eine Seite


    Scharenmaße
    Die Bandmaße und die Maße der Falzzugaben können hier eingegben werden.

    Da die Bandbreite und die Zugaben in der Regel nicht geändert werden müssen, können sie auch als Vorlage gespeichert werden (siehe weiter unten).


    Bandmaße

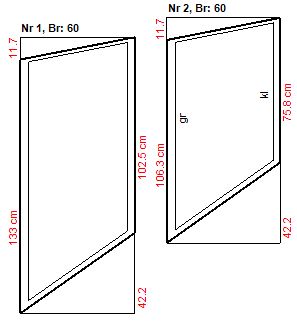

    Ausgabe
    Hier nur der Ausschnitt der Ausgabe (auf dem Monitor und/oder dem Ausdruck) mit den Maßen bei denen alle Zugaben ringsum eingerechnet sind.

    Die Übertragung auf das Band und somit der exakte Zuschnitt der einzelnen Scharen ist damit problemlos möglich.


    Ausgabe


    Speichern von Projekten
    Das auf dem Monitor eingegebene Projekt kann gespeichert und wieder aufgerufen werden.



    Speicher-Button


    Erstellen einer Dauer-Vorlage
    Mit einer ´Dauervorlage´ kann die Eingabe erheblich vereinfacht werden. Die Werte dieser Vorlage werden beim Start des Programms automatisch ausgegeben. Damit müssen alle Vorgaben, die sich in der Regel nicht ändern, nicht mehr eingegeben werden. Das können z.B. sein:
  • Art der Maßeingabe (drei Seiten oder Vorderseite und zwei Winkel),
  • Bandbreite und Falzmaße (Scharenmaße),
  • Falzrichtung,
  • Zugaben ringsum




  • Speicher-Button
