Kurzbeschreibung des Programms "Rinnenberechnung16"
einschl. der Version für Österreich
(Eine ausführliche Beschreibung finden Sie hier)

Die Größenbestimmung von Rinnen hat sich mit dem Erscheinen der DIN EN 12056-3 (2001) grundlegend geändert. Die Berechnung mit dieser Norm führt teilweise zu völlig anderen Ergebnissen als früher. So ergeben sich - auch bei Standard-Fällen - häufig größere Rinnenabmessungen als man das bisher gewohnt war (z.B ist für eine 10 m lange Rinne mit 8 m Dachtiefe in Berlin eine Rinne mit 400 mm Zuschnitt erforderlich!). Insbesondere bei innenliegenden Rinnen gibt es gravierende Neuerungen; es muß hier immer ein Notüberlauf geplant und berechnet werden!

Das Programm bietet:
  • Berechnung von vorgehängten Rinnen (halbrunde und Kastenrinnen) und innenliegenden Rinnen (rechteckig oder trapezförmig) sowie der Fallrohre nach DIN,
  • praxisgerechte Ein- und Ausgaben, Regenspenden nach DIN 1986-100 (Mai 2008) sind vorgegeben.
  • Standardmaße bei vorgehängten Rinnen aber auch individuelle Maße sind möglich.
  • Notüberlauf-Funktion bei innenliegenden Rinnen wird eingerechnet.
  • Ausgabe der Rinnengröße (einschließlich Zuschnitt), der Dimension des Fallrohrs und der Maße des Anschlusses Rinne/Fallrohr.
  • Übersichtlichkeit; alle Werte auf einen Blick, die Folgen jeder Veränderung sind sofort erkennbar,
  • Ein ´Leitfaden´ erleichtert die Eingabe, kein Wert wird vergessen.
  • automatische Anzeige einer Online-Hilfe zu allen wichtigen Ein- und Ausgaben.
  • Druckausgabe mit Druckvorschau.
Eingaben

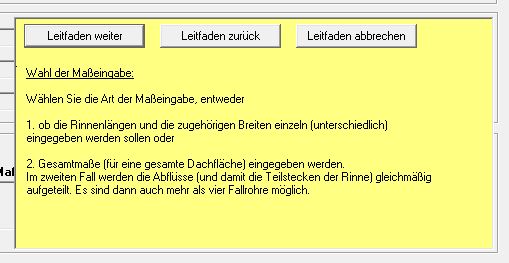

Ein "Leitfaden" markiert nacheinander alle erforderlichen Eingabe-Felder: Dadurch wird keine der vielfältigen - aber notwendigen - Eingaben übersehen.
Leitfaden
Die Maße (Länge, zugehörige Breite, sonstige Flächen, Rinnenwinkel etc.) können aber auch "freihand" in den weißen Feldern der Maske eingegeben werden. Alle Eingaben (und auch die Ausgaben) sind auf dem Monitor zu gleichen Zeit sichtbar:
  • Die Angaben zum Projekt,
    Projekteingaben

  • die örtliche Regenspende,
    Regenspende

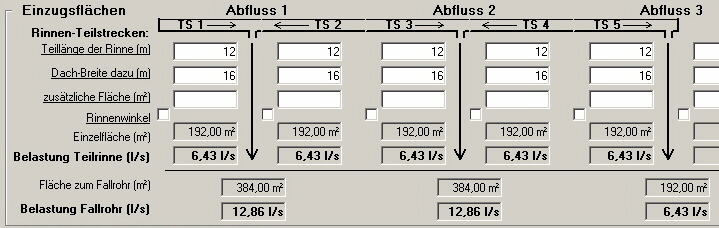

  • die eingegebenen Maße und
  • alle eingegebenen Vorgaben.
    Werte-Eingabe


Ausgaben
Nach jeder Eingabe ist sofort das Ergebnis zu erkennen:

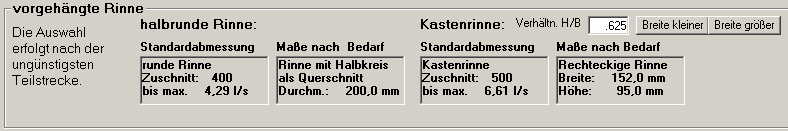

  • Die Größe der vorgehängten Rinne, Standard-Maße
  • Die Maße für eine Rinne, die nach Bedarf angefertigt wird,
    Ausgabe für Rinne außen

  • die Dimension des Fallrohrs,
  • Möglichkeiten für den Übergang von der vorgehängten Rinne zum Fallrohr,

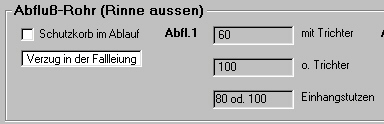

    Fallrohre für Rinne außen

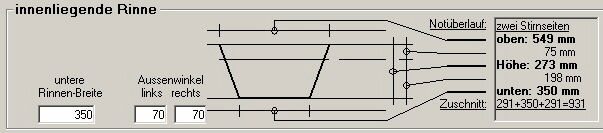

  • Skizze mit den Maßen der innenliegenden Rinne und
    Maße innenliegende Rinne

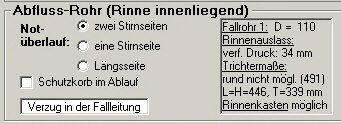

  • Maße des Anschlusstrichters zum Fallrohr oder des Rinnenkastens bei bei der innenliegenden Rinne.
    Fallrohr für Rinne innen

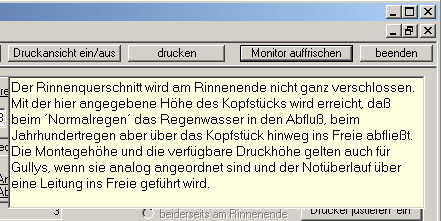

    • Bei den meisten Ein- und Ausgabefeldern wird eine Online-Hilfe angezeigt, wenn der Cursor darüber steht. Die dargestellte Hilfe z.B. erscheint, wenn der Cursor auf dem Auswahlfeld für den Notüberlauf steht.
    Online-Hilfe
