Rinnenberechnung
nach DIN EN 12056-3, DIN 1986-100 neue Fassung Mai 2008.
Aktuell:
Bei "Windows 7" werden einige, für das Programm notwendige "Laufzeitdateien" nicht mehr mitgeliefert,
sie müssen auf dem Rechner installiert werden. Das kann - unabhängig vom Programm selbst,
auch nachträglich - mit einem Setup-Programm erfolgen.
Setup-Programm als zip-Datei herunterladen.
Außer der Beschreibung hier können Sie
eine ausfühliche Beschreibung
des Programms mit Erläuterungen zu Beispielen und zu den Berechnungsgrundlagen aufrufen.
Die Größenbestimmung von Rinnen hat sich seit dem Erscheinen der DIN EN
12056-3 (2001) grundlegend geändert.
Die Berechnung mit dieser Norm führt teilweise zu
völlig anderen Ergebnissen als frührr. So ergeben sich - auch
bei Standard-Fällen - häufig größere
Rinnenabmessungen als man das bisher gewohnt war (z.B ist
für eine 10 m lange Rinne mit 8 m Dachtiefe in Berlin
eine Rinne mit 400 mm Zuschnitt erforderlich!).

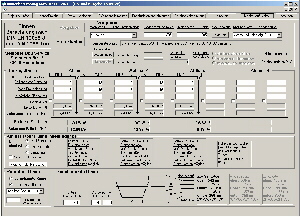

Klicken Sie auf das Bild um den Monitor in Originalgröße zu sehen
(Ausschnitte davon sehen Sie weiter unten).
Insbesondere
bei innenliegenden Rinnen gibt es gravierende Neuerungen; es
muß hier immer ein Notüberlauf geplant und berechnet
werden! Selbst mit der Fachinformation des ZVSHK ist die Berechnung
relativ schwierig. Hier hilft das Programm "Rinnenberechnung" und
vereinfacht die Planung.
Das Programm bietet:
- Berechnung von vorgehängten Rinnen (halbrunde und Kastenrinnen) und innenliegenden Rinnen (rechteckig oder trapezförmig) sowie der Fallrohre nach DIN,
- praxisgerechte Ein- und Ausgaben, Regenspenden nach DIN EN 12056-3 sind vorgegeben.
- Standardmaße bei vorgehängten Rinnen aber auch individuelle Maße sind möglich.
- Notüberlauf-Funktion bei innenliegenden Rinnen wird eingerechnet.
- Ausgabe der Rinnengröße (einschließlich Zuschnitt), der Dimension des Fallrohrs und der Maße des Anschlusses Rinne/Fallrohr.
- Übersichtlichkeit; alle Werte auf einen Blick, die Folgen jeder Veränderung sind sofort erkennbar,
- Ein ´Leitfaden´ erleichtert die Eingabe, kein Wert wird vergessen.
- automatische Anzeige einer Online-Hilfe zu allen wichtigen Ein- und Augaben.
- Druckausgabe mit Druckvorschau.
Eingaben
Die Teilmaße einer Rinne und die sonstigen Angaben werden
in den weißen Feldern eingegeben (Länge, zugehörige
Breite, sonstige Flächen, Rinnenwinkel etc.)
Alle Eingaben sind auf dem Monitor zu gleichen Zeit sichtbar:
- Die Angaben zum Projekt,
- die örtliche Regenspende,
- die eingegebenen Maße und
- alle eingegebenen Vorgaben.
Ausgaben
Nach jeder Eingabe ist sofort das Ergebnis zu erkennen:
- Die Größe der vorgehängten Rinne, Standard-Maße
- Die Maße für eine Rinne, die nach Bedarf angefertigt wird,
- die Dimension des Fallrohrs,
- Möglichkeiten für den Übergang von der vorgehängten Rinne zum Fallrohr,
- Skizze mit den Maßen der innenliegenden Rinne und
- Maße des Anschlusstrichters zum Fallrohr oder des Rinnenkastens bei bei der innenliegenden Rinne.
Bei den meisten Ein- und Ausgabefeldern wird eine Online-Hilfe angezeigt,
wenn der Cursor darüber steht. Die dargestellte Hilfe z.B. erscheint,
wenn der Cursor auf dem Auswahlfeld für den Notüberlauf steht.
